คู่มือฉบับสมบูรณ์สำหรับพีซีอุตสาหกรรม 4U สำหรับระบบอัตโนมัติในอุตสาหกรรม

ในสภาพแวดล้อมอุตสาหกรรมยุคใหม่ ฮาร์ดแวร์คอมพิวเตอร์ต้องทนทานต่อสภาพแวดล้อมที่ท้าทาย พร้อมกับมอบประสิทธิภาพและความน่าเชื่อถือที่แข็งแกร่ง ในบรรดาฟอร์มแฟกเตอร์ที่หลากหลายในการประมวลผลเชิงอุตสาหกรรม พีซีอุตสาหกรรมขนาด 4U โดดเด่นในฐานะอุปกรณ์อเนกประสงค์ คู่มือนี้จะเจาะลึกระบบเหล่านี้ ตั้งแต่การออกแบบและคุณสมบัติ ไปจนถึงวิธีการเลือกและใช้งานอย่างมีประสิทธิภาพ โดยเน้นย้ำถึงบทบาทของบริษัทอย่าง YENTEK ซึ่งเป็นบริษัทเทคโนโลยีขั้นสูงที่มุ่งเน้นการวิจัยและพัฒนา การผลิต การขาย และการบริการผลิตภัณฑ์คอมพิวเตอร์อุตสาหกรรม ในการสร้างส่วนร่วมในแวดวงนี้

คู่มือนี้จัดทำขึ้นเพื่อให้เข้าใจง่าย โดยไม่เน้นรายละเอียดมากเกินไปจนล้นหลาม แต่ละหัวข้อจะกล่าวถึงประเด็นสำคัญของพีซีอุตสาหกรรมขนาด 4U พร้อมตัวอย่างการใช้งานจริงที่แสดงให้เห็นการใช้งานจริง

ทำความเข้าใจภูมิทัศน์ของพีซีอุตสาหกรรม

พีซีอุตสาหกรรม (IPC) ได้รับการออกแบบทางวิศวกรรมเพื่อความน่าเชื่อถือและความทนทานในสภาพแวดล้อมที่คอมพิวเตอร์ระดับผู้บริโภคทั่วไปอาจเสียหายได้เนื่องจากอุณหภูมิที่สูงเกินไป การสั่นสะเทือน ฝุ่น ความชื้น หรือสัญญาณรบกวนทางไฟฟ้า พีซีอุตสาหกรรมถือเป็นรากฐานสำคัญของระบบอัตโนมัติสมัยใหม่ ไม่ว่าจะเป็นระบบควบคุมการขับขี่ การรวบรวมข้อมูล ระบบแมชชีนวิชัน หุ่นยนต์ และการประมวลผลแบบเอจ

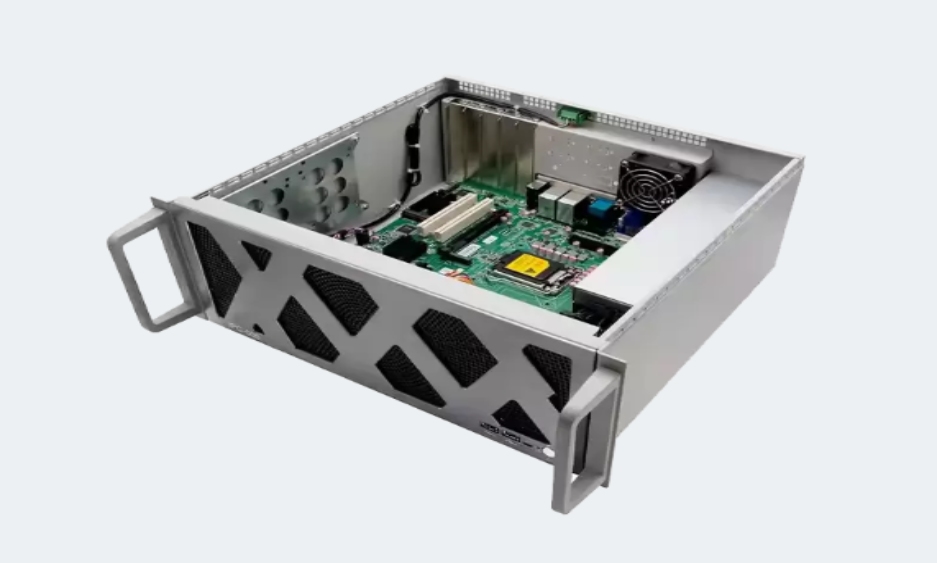

พีซีอุตสาหกรรมขนาด 4Uหมายถึงระบบที่ติดตั้งบนแร็คได้ ซึ่งใช้พื้นที่แนวตั้งสี่ยูนิต (U) ในแร็คอุปกรณ์มาตรฐานขนาด 19 นิ้ว หรือประมาณเจ็ดนิ้ว (178 มม.) ฟอร์มแฟคเตอร์นี้ช่วยสร้างสมดุลระหว่างพื้นที่ภายในสำหรับการขยายขนาด ความสามารถในการระบายความร้อน การจ่ายพลังงาน และการเชื่อมต่อ I/O ทำให้เป็นตัวเลือกยอดนิยมสำหรับกรอบระบบอัตโนมัติทางอุตสาหกรรม

การสำรวจความต้องการระบบอัตโนมัติทางอุตสาหกรรม

ระบบอัตโนมัติต้องการแพลตฟอร์มการประมวลผลที่มอบประสิทธิภาพการทำงานที่ยั่งยืนและระยะเวลาการทำงานที่ต่อเนื่องภายใต้สภาวะแวดล้อมที่ท้าทาย ปัจจัยขับเคลื่อนประสิทธิภาพหลักๆ ได้แก่:

โหลดการคำนวณต่อเนื่องสำหรับการควบคุมแบบเรียลไทม์และการประมวลผลข้อมูล

ความน่าเชื่อถือสูงเพื่อลดระยะเวลาหยุดทำงาน

อินเทอร์เฟซที่ขยายได้สำหรับเครื่องมือรุ่นเก่าและรุ่นใหม่

ความทนทานเชิงกลและประสิทธิภาพเชิงความร้อนในสภาพแวดล้อมที่รุนแรง

พีซีอุตสาหกรรม เช่น พีซีในรูปแบบ 4U มักจะรวมสล็อตขยายหลายช่อง (เช่น PCIe, PCI) รองรับหน่วยความจำ ECC, NIC คู่ และตัวจับเวลาเฝ้าระวัง ซึ่งเหมาะอย่างยิ่งสำหรับสถาปัตยกรรมอัตโนมัติ

คุณลักษณะการออกแบบของพีซีอุตสาหกรรม 4U

อะไรที่ทำให้พีซีอุตสาหกรรมขนาด 4U โดดเด่น? รูปทรงที่ให้พื้นที่ภายในที่กว้างขวางสำหรับใส่:

ช่องขยายหลายช่องสำหรับตัวควบคุม การ์ดวิชั่น GPU หรืออินเทอร์เฟซฟิลด์บัส

แหล่งจ่ายไฟสำรองหรือวัตต์สูงเพื่อรองรับอุปกรณ์ต่อพ่วงและโมดูล I/O

ระบบระบายความร้อนที่ได้รับการปรับปรุง พัดลมคู่หรือสามตัว เส้นทางการไหลของอากาศ หรือแม้แต่ตัวเลือกระบายความร้อนด้วยของเหลว

ตัวถังที่แข็งแกร่งพร้อมเหล็กเชื่อม มุมเสริมแรง และสายดินเพื่อความทนทานต่อ EMI

การออกแบบระบายความร้อนที่มีประสิทธิภาพเพื่อจัดการความร้อนในชั้นวางที่ปิดสนิทหรือกรอบเปิด

ขายึดแบบติดตั้งบนแร็คและรางยึดมาตรฐานทำให้การปรับใช้ในแผงควบคุมหรือศูนย์ข้อมูลเป็นไปอย่างราบรื่น

ส่วนประกอบหลักและความสามารถในการขยาย

พีซีอุตสาหกรรม 4U ที่ได้รับการออกแบบมาอย่างดีผสานรวม:

ตัวเลือกเมนบอร์ด: เมนบอร์ดระดับอุตสาหกรรมที่มี CPU แบบซ็อกเก็ต (มักเป็นซีรีส์ Xeon หรือ Core) ที่รองรับหน่วยความจำ ECC

ตัวเลือกโปรเซสเซอร์: โปรเซสเซอร์ Intel/AMD Xeon หรือมัลติคอร์ที่สมดุลระหว่างประสิทธิภาพและอุณหภูมิ

สถาปัตยกรรมหน่วยความจำ: ECC DIMM ปรับขนาดได้สูงสุด 128 GB หรือมากกว่าสำหรับเวิร์กโหลดที่ต้องใช้การประมวลผลอย่างหนัก

ที่เก็บข้อมูล: การผสมผสานของ M.2 NVMe, SSD SATA, อาร์เรย์ RAID หรือแม้แต่ช่อง hot-swap

สล็อตขยาย: สล็อต PCIe และ PCI ความสูงเต็มสำหรับการ์ดอัตโนมัติ I/O เพิ่มเติม GPU หรือโมดูล FPGA

อินเทอร์เฟซเครือข่าย: พอร์ต Gigabit หรือ 10 GbE หลายพอร์ต; Wi-Fi หรือโปรโตคอลอื่นๆ เสริม

พอร์ต I/O ภายนอก: USB, ซีเรียล (RS-232/422/485), VGA/DisplayPort, เสียง, I/O ดิจิทัล—ทั้งหมดเข้าถึงได้ผ่านแผงด้านหน้าหรือด้านหลัง

การสร้างโมดูลาร์นี้ช่วยให้ผู้ผสานรวมสามารถปรับแต่งระบบให้ตรงกับความต้องการของแอปพลิเคชันได้อย่างแม่นยำ ไม่ว่าจะเป็นการควบคุม SCADA การรันการอนุมาน AI ในระบบวิสัยทัศน์ หรือการประสานการสื่อสาร PLC

ความน่าเชื่อถือและความสามารถในการให้บริการ

การใช้งานในภาคอุตสาหกรรมมักต้องการการทำงานอย่างต่อเนื่อง การปรับปรุงความน่าเชื่อถือประกอบด้วย:

หน่วยความจำ ECC เพื่อตรวจจับและแก้ไขข้อผิดพลาดของหน่วยความจำ

ตัวจับเวลาเฝ้าระวังเพื่อรีเซ็ตระบบที่ค้างโดยอัตโนมัติ

ที่เก็บข้อมูลที่ได้รับการปกป้องด้วย RAID เพื่อป้องกันความล้มเหลวของดิสก์

แหล่งจ่ายไฟคู่พร้อมระบบป้องกันการล้มเหลวอัตโนมัติ

อินเทอร์เฟซการจัดการระยะไกล (IPMI, KVM-over-LAN) สำหรับการตรวจสอบระยะไกล

คุณสมบัติการให้บริการ เช่น ช่องไดรฟ์ที่เข้าถึงได้จากด้านหน้า พัดลมที่สามารถเปลี่ยนได้ขณะใช้งาน และชุดจ่ายไฟแบบโมดูลาร์ ช่วยลดระยะเวลาหยุดทำงานระหว่างการบำรุงรักษา

การจัดการความร้อนในสภาวะที่รุนแรง

ระบบระบายความร้อนที่เชื่อถือได้รับประกันอายุการใช้งานที่ยาวนาน การออกแบบระบายความร้อนที่ดีในระบบ 4U มีคุณสมบัติดังนี้:

พัดลมไหลสูงที่ปรับให้เหมาะสมสำหรับระดับฝุ่นในอุตสาหกรรม

ตัวกรองอากาศที่เข้าถึงและทำความสะอาดได้

การไหลเวียนของอากาศที่รอบคอบช่วยแยกส่วนประกอบที่ร้อน

แผ่นระบายความร้อนหรือแผ่นนำความร้อนเสริมสำหรับชั้นวางที่อุณหภูมิสูง

แม้แต่ในสภาพแวดล้อมที่มีอุณหภูมิโดยรอบสูง เช่น พื้นโรงงาน การออกแบบดังกล่าวก็ช่วยรักษาเสถียรภาพของส่วนประกอบได้

การปรับแต่งเทียบกับการสร้างมาตรฐาน

มีให้เลือกระหว่าง:

พีซีอุตสาหกรรมสำเร็จรูป: หน่วยประกอบเสร็จสมบูรณ์พร้อมการกำหนดค่ามาตรฐาน คุ้มต้นทุนและปรับใช้ได้รวดเร็ว

การสร้างแบบกำหนดเอง: โซลูชันที่ปรับแต่งได้ซึ่งรวม I/O เฉพาะ การสร้างแบรนด์ การรับรอง หรือโมดูลที่เป็นกรรมสิทธิ์

นี่คือจุดที่ผู้เชี่ยวชาญอย่าง YENTEK โดดเด่น พวกเขานำความเชี่ยวชาญเชิงลึกในฐานะองค์กรเทคโนโลยีขั้นสูงที่มุ่งเน้นการวิจัยและพัฒนา การผลิต การขาย และการบริการผลิตภัณฑ์คอมพิวเตอร์อุตสาหกรรม รูปแบบการบริการของพวกเขารองรับทั้งสายผลิตภัณฑ์มาตรฐานและวิศวกรรมเฉพาะทาง เพื่อให้มั่นใจว่าโซลูชันจะสอดคล้องกับความต้องการด้านระบบอัตโนมัติของลูกค้า

การเลือกระบบที่เหมาะสมกับกรณีการใช้งานของคุณ

เมื่อเลือกพีซีอุตสาหกรรม 4U ควรมีน้ำหนักดังนี้:

ความต้องการในการคำนวณ: สำหรับการควบคุมแบบเรียลไทม์หรือการมองเห็นของเครื่องจักร ให้เน้นที่ความจุของ CPU และหน่วยความจำ

การเชื่อมต่ออุปกรณ์ต่อพ่วง: ระบุช่องขยายและ I/O ที่จำเป็นสำหรับอุปกรณ์เดิมหรือที่เป็นกรรมสิทธิ์

ความทนทานต่อสิ่งแวดล้อม: เหมาะสมกับอุณหภูมิ ความชื้น ฝุ่น การสั่นสะเทือน และเสียงรบกวนทางไฟฟ้า

ความซ้ำซ้อนและเวลาทำงาน: กำหนดความต้องการสำหรับระบบพลังงานคู่ RAID และระบบเฝ้าระวัง

การรับรอง: สอดคล้องกับ CE, UL หรือมาตรฐานเฉพาะอุตสาหกรรม ขึ้นอยู่กับภูมิภาคหรือสาขา

การสนับสนุนและวงจรชีวิต: ความพร้อมใช้งานในระยะยาวและการบำรุงรักษาเชิงรุกจากผู้ผลิตหรือผู้จำหน่าย

ด้วยเกณฑ์เหล่านี้ คุณสามารถจับคู่การออกแบบระบบให้ตรงกับความต้องการของแอปพลิเคชันได้อย่างแม่นยำ

การบูรณาการเข้ากับสถาปัตยกรรมระบบอัตโนมัติ

การปรับใช้พีซีอุตสาหกรรม 4U ในกรอบงานอัตโนมัติโดยทั่วไปเกี่ยวข้องกับ:

การติดตั้งแบบแร็คในห้องควบคุมหรือตู้ขอบ

การบูรณาการกับ PLC เซ็นเซอร์ หุ่นยนต์ หรือระบบการมองเห็น โดยมักจะผ่านอนุกรม I/O ดิจิทัล หรือการ์ดฟิลด์บัส

การเชื่อมต่อกับเครือข่ายสำหรับระบบ SCADA, MES หรือองค์กร

การเชื่อมต่อไฟฟ้าด้วย UPS หรือเครื่องปรับสภาพไฟฟ้าเสริม

การป้องกันสิ่งแวดล้อม เช่น การดูดอากาศเข้าที่ผ่านการกรองหรือการควบคุมอุณหภูมิภายในตู้

พีซีอุตสาหกรรมมักทำหน้าที่เป็นตัวรวมข้อมูลหรือศูนย์กลางการประสานงาน เชื่อมโยงตรรกะการควบคุม ระบบปัญญาประดิษฐ์ในระดับเครื่องจักร และระบบระดับสูง

การรักษาสุขภาพการปฏิบัติงาน

การบริหารจัดการระยะยาวประกอบด้วย:

การตรวจสอบสุขภาพระบบผ่าน IPMI หรือยูทิลิตี้แบบฝังตัว

การกำหนดค่าการแจ้งเตือนสำหรับอุณหภูมิ พัดลม แหล่งจ่ายไฟ หรือความผิดปกติของระบบจัดเก็บ

การกำหนดเวลาการบำรุงรักษาเชิงป้องกัน เช่น การทำความสะอาดพัดลมและตัวกรอง

การตรวจสอบให้แน่ใจว่า BIOS เฟิร์มแวร์ และแพตช์ OS เหมาะสมและมีคุณสมบัติเหมาะสมสำหรับการใช้งานในอุตสาหกรรม

การรักษาความปลอดภัยของระบบ รวมถึงการล็อคทางกายภาพ การเข้ารหัสข้อมูล และการลดพื้นผิวการโจมตีให้เหลือน้อยที่สุด

การบำรุงรักษาที่มีประสิทธิภาพจะช่วยยืดอายุการใช้งานและเพิ่มความน่าเชื่อถือในการปฏิบัติงาน

การพิจารณาต้นทุนและมูลค่าในระยะยาว

แม้ว่าต้นทุนเบื้องต้นสำหรับพีซีอุตสาหกรรมขนาด 4U จะสูงกว่าระบบสำหรับผู้บริโภค แต่ก็ให้สิ่งต่อไปนี้:

การให้บริการที่ขยายเวลา – มักพบในส่วนประกอบอุตสาหกรรมนาน 5 ถึง 10 ปีหรือมากกว่านั้น

ความล้มเหลวน้อยลงและเวลาหยุดทำงานที่ไม่ได้กำหนดไว้น้อยลง ส่งผลให้ประหยัดการดำเนินงานได้

ความต้องการที่ลดลงสำหรับการเปลี่ยนภาคสนาม การกำหนดค่า และความพยายามในการกู้คืนระบบ

ความสามารถในการปรับขนาดเพื่อพัฒนาไปพร้อมกับความต้องการอัตโนมัติผ่านการอัปเกรดแบบโมดูลาร์

การทำงานร่วมกับผู้ผลิต เช่น YENTEK ซึ่งนำเสนอการวิจัยและพัฒนา การผลิต การขาย และการบริการแบบบูรณาการ ช่วยให้เกิดความต่อเนื่องและรับรองความเข้ากันได้ระหว่างฮาร์ดแวร์ มิดเดิลแวร์ และการสนับสนุน

คำแนะนำสำหรับการย้ายข้อมูลและการจัดการวงจรชีวิต

สภาพแวดล้อมทางอุตสาหกรรมมีการพัฒนาอย่างค่อยเป็นค่อยไป เมื่ออัปเกรด ควรพิจารณาสิ่งต่อไปนี้:

การรักษาการติดตั้งบนแร็คและความเข้ากันได้ของการ์ด I/O

การตรวจสอบให้แน่ใจว่าเฟิร์มแวร์และระบบปฏิบัติการตรงกับอินเทอร์เฟซอุปกรณ์รุ่นเก่า

การรักษาปัจจัยรูปแบบอุปกรณ์ต่อพ่วงให้สม่ำเสมอ (เช่น ช่องไดรฟ์หรือพัดลม) เพื่อให้การเปลี่ยนง่ายขึ้น

การบันทึกการกำหนดค่าระบบและหมายเลขชิ้นส่วนสำหรับการเปลี่ยนทดแทน

ร่วมมือกับผู้จำหน่ายเพื่อเปิดตัวแบบเป็นระยะและสนับสนุนความต่อเนื่อง

ผู้ผลิตที่ให้บริการครบวงจร เช่น YENTEK ช่วยปรับปรุงกระบวนการโยกย้ายข้อมูลโดยรักษาความพร้อมของชิ้นส่วนและคำแนะนำทางเทคนิค

บทสรุป

พีซีอุตสาหกรรมขนาด 4U มอบการผสมผสานที่ลงตัวระหว่างความน่าเชื่อถือ ความสามารถในการขยายระบบ และความสามารถในการซ่อมบำรุง ซึ่งเป็นสิ่งจำเป็นสำหรับสภาพแวดล้อมระบบอัตโนมัติที่มีความต้องการสูง ด้วยความสามารถในการผสานรวมคอนโทรลเลอร์ โมดูล I/O และอาร์เรย์จัดเก็บข้อมูลที่หลากหลายไว้ในแชสซีที่แข็งแรงทนทานและสามารถติดตั้งบนแร็คได้ ระบบเหล่านี้จึงทำหน้าที่เป็นโหนดกลางในสถาปัตยกรรมการควบคุมอุตสาหกรรม

เมื่อเลือกอุปกรณ์ ควรให้ความสำคัญกับประสิทธิภาพการประมวลผล ความยืดหยุ่นของ I/O ความทนทานต่อสภาพแวดล้อม ความซ้ำซ้อน และความสามารถในการซ่อมบำรุง การร่วมมือกับบริษัทเทคโนโลยีขั้นสูงอย่าง YENTEK ซึ่งเชี่ยวชาญด้านการวิจัยและพัฒนา การผลิต การขาย และการบริการผลิตภัณฑ์คอมพิวเตอร์อุตสาหกรรม ช่วยให้มั่นใจได้ถึงการใช้งานเบื้องต้นที่แข็งแกร่งและการสนับสนุนการดำเนินงานในระยะยาว
